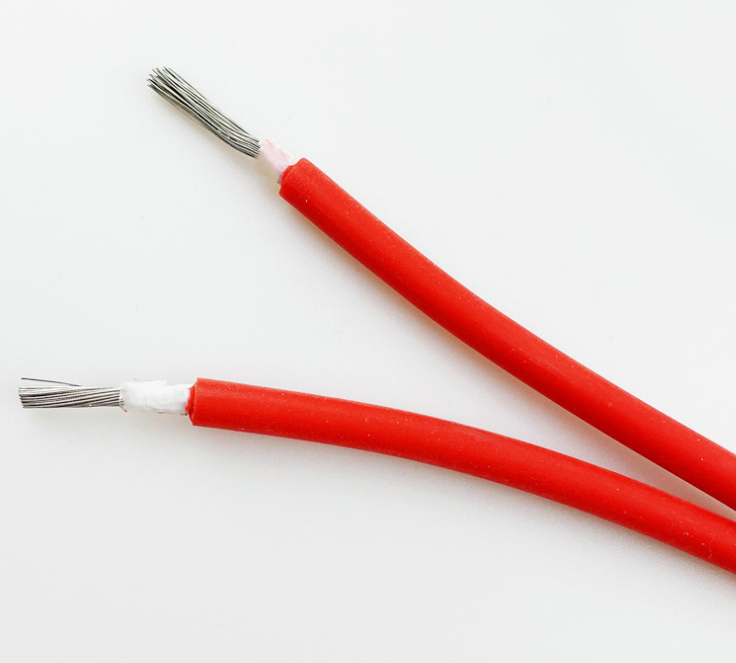

硅橡膠絕緣電機繞組軟引線JG-3KV
應用范圍:硅橡膠絕緣電機繞組軟引線JG-3KV適用于H 級中壓電機與發電機，用于連接定子線圈和接線盒。硅橡膠絕緣電機繞組軟引線JG-3KV為全規格高性能中壓單芯電纜，可在長期高溫環境下，滿足設備對高柔韌性的使用要求
導體截面積 | 導體截面積 | 絕緣 | 外徑 | 20℃***大導體電阻 | |||
導體結構（根數 / 單絲直徑） | 直徑 | 絕緣標稱厚度 | 絕緣***小厚度 | 成品標稱外徑 | 外徑公差 | Ω/km | |
mm2 | No./mm | mm | mm | mm | mm | mm | under |
16 | 126/0.40 | 5.80 | 2.8 | 2.42 | 11.40 | ±0.30 | 1.24 |
25 | 196/0.40 | 7.30 | 2.8 | 2.42 | 12.90 | ±0.40 | 0.795 |
35 | 276/0.40 | 8.60 | 2.8 | 2.42 | 14.20 | ±0.40 | 0.565 |
50 | 396/0.40 | 10.0 | 2.8 | 2.42 | 15.60 | ±0.40 | 0.393 |
70 | 558/0.40 | 11.80 | 2.8 | 2.42 | 17.40 | ±0.50 | 0.277 |
95 | 756/0.40 | 13.60 | 3.0 | 2.60 | 19.60 | ±0.50 | 0.210 |
120 | 956/0.40 | 15.20 | 3.0 | 2.60 | 21.20 | ±0.50 | 0.164 |
150 | 1194/0.40 | 17.20 | 3.0 | 2.60 | 23.20 | ±0.50 | 0.132 |
185 | 1473/0.40 | 19.00 | 3.0 | 2.60 | 25.00 | ±0.50 | 0.108 |
240 | 1910/0.40 | 21.70 | 3.0 | 2.60 | 27.70 | ±0.50 | 0.0817 |
300 | 2388/0.40 | 24.30 | 3.5 | 3.05 | 31.30 | ±0.50 | 0.0654 |
